معرفی و خرید 5 برد SDR



---

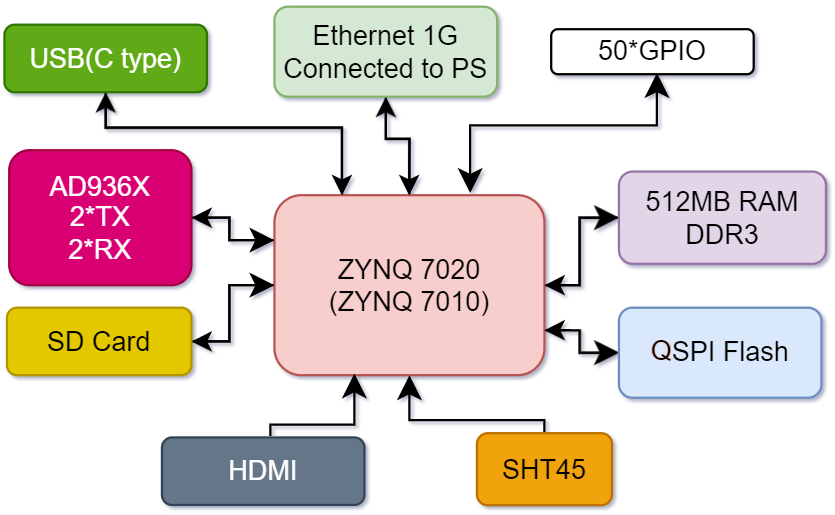

مشخصات برد

مشخصه	مقدار	برحسب
نام	ZYNQ Communication Board
کارکرد	صنعتی | مخابراتی | نظامی
Processor	FPGA-ZYNQ	7020 | 7010
AD9361	70MHz ~ 6GHz	2Tx 2Rx
RAM	512	MByte DDR3
QSPI Flash	512	Mb
RS232
SD Card	Socket
USB	C Type
شبکه	Ethernet	1G connected to PS
قابلیت اتصال	دوربین	50 * GPIO
سنسور دما رطوبت	SHT45	روی برد
مزیت	ارزانتر از بردهای مشابه	ابعاد کوچک | تست شده در تیراژ
برنامه راه اندازی	Ethernet + HDMI
راه اندازی	AD9361	طبق درخواست کاربر
پشتیبانی فنی	FPGA-ZYNQ	windows
ابعاد	4.4 * 6.3	cm
تغذیه	9 ~ 12	Volt

---

محصول مشابه و تصاویر :

برد FPGA مخابراتی

برد FPGA SFP

---

برد SDR یا رادیو نرم‌افزار چیست؟

تاکنون به سرعت پیشرفت مخابرات بیسیم فکر کرده اید؟ اینکه چطور سخت افزارهای بزرگ قدیمی در یک موبایل به راحتی جا شده اند؟ چطور امنیت ارتباط برقرار میشود؟

تکنولوژی های مختلفی مانند wifi، GPS، بلوتوث، 4G، 5G، LTE و دیگر ارتباطات بیسیم به راحتی در گوشی همراه جای گرفته اند.

پاسخ در فناوری رادیو نرم‌افزار یا همان SDR نهفته است.

در گذشته و حال برای پیاده سازی یک سیستم مخابراتی، نیاز به اجزایی مانند میکسرها، سیگنال ژنراتور، مدولاتور، فیلتر و دیگر اجزا سیستمی بوده است. اما طراحی با سخت افزار مشکلات بسیار زیادی دارد. از جمله اینکه وقتی سخت افزاری طراحی و مونتاژ شد دیگر قابل تغییر نیست.

از این رو، مهندسان سعی کرده اند سخت افزار غیر قابل تغییر را طوری طراحی کنند که بتوان آن را با نرم افزار به راحتی کنترل کنند.

برد SDR در واقع نوعی رادیو سخت افزاری است که عملکردهای اصلی آن با نرم‌افزار کنترل می‌شود، نه سخت‌افزار. این یعنی با یک به‌روزرسانی نرم‌افزاری، دستگاه، می‌تواند قابلیت‌های جدیدی برای ارتباط مخابراتی پیدا کند!

مزایای استفاده از برد SDR

• انعطاف‌پذیری بیشتر برای تولیدکنندگان

فکر کنید شما یک تولیدکننده تجهیزات مخابراتی هستید. اگر بخواهید برای هر قابلیت جدید، سخت‌افزار تازه‌ای طراحی کنید، چه مقدار هزینه‌بر خواهد بود؟ با رادیو نرم افزار، همه چیز ساده‌تر می‌شود.

در واقع طراحی و تولید سخت افزار که یک کار سخت، زمان برد و پیچیده است برای شما ساده شده است. در عوض طراحی به نرم افزار منتقل شده است و با سرعت و دقت بالا قابل انجام است.

شما می‌توانید از یک پلتفرم مشترک برای تولید محصولات مختلف استفاده کنید. این یعنی زمان کمتر، هزینه کمتر، تولید بیشتر و البته سود بیشتر!

•  کاهش هزینه‌ها

با استفاده از این بردها، می‌توانید هزینه‌های پروژه را به طور قابل توجهی کاهش دهید. زیرا دیگر نیازی به خرید، یا طراحی سخت‌افزارهای گران‌قیمت و خاص نیست.

•  به‌روزرسانی آسان

از آنجایی که بیشتر عملکردهای برد SDR توسط نرم‌افزار انجام می‌شود، به‌روزرسانی آن بسیار ساده است. شما می‌توانید با یک آپدیت نرم‌افزاری، قابلیت‌های جدیدی به سیستم خود اضافه نمایید.

• مزایای بی‌شمار برای کاربران نهایی

برای کاربران عادی، رادیو نرم افزار یعنی دسترسی آسان‌تر به فناوری‌های جدید. مثلا وقتی یک اپراتور موبایل قابلیت‌های جدیدی مثل اینترنت سریع‌تر ارائه می‌دهد، شما نیازی به خرید گوشی جدید ندارید. یک به‌روزرسانی نرم‌افزاری کافی است تا دستگاه شما با این قابلیت جدید آپدیت شود.

SDR چطور کار می‌کند؟

نقش سخت‌افزار در SDR

هرچند SDR بیشتر به نرم‌افزار وابسته است، اما سخت‌افزار هم نقشی کلیدی دارد. پردازنده‌های پیشرفته مثل FPGA و DSP وظیفه اجرای دستورالعمل‌های نرم‌افزاری را بر عهده دارند. این پردازنده‌ها مثلا در برد FPGA مثل مغز دستگاه عمل می‌کنند.

قدرت نرم‌افزار در برد SDR

شما می‌توانید به‌راحتی استانداردهای مخابراتی مختلف را روی یک دستگاه اجرا کنید. از وای‌فای گرفته تا LTE و حتی استانداردهای آینده‌ای مثل ارتباط نسل 6 و 7.

یکی از بردهای تولید شده در شرکت آریا دنا صنعت، برد SDR با قابلیت اتصال به شبکه نوری است. این برد با داشتن کانکتور اتصال SFP میتواند شما را به یک نسل جدید از ارتباطات متصل کند!.

در لیست بالا تصویر این برد قابل مشاهده است.

چرا رادیونرم افزار ضروری است؟

• پاسخ به نیازهای متغیر بازار

دنیا هر روز در حال تغییر است و نیازهای ما هم همین‌طور.  رادیو نرم افزار به تولیدکنندگان این امکان را می‌دهد که با تغییرات بازار هماهنگ شوند.

مثلا اگر یک استاندارد جدید معرفی شود، فقط کافی است نرم‌افزار را به‌روزرسانی کنید.

• کاربردهای نظامی و صنعتی برد SDR

SDR در صنایع دفاعی هم کاربردهای زیادی دارد. این فناوری به سربازان این امکان را می‌دهد که با دستگاه‌های مختلف فقط از طریق یک پلتفرم، ارتباط برقرار کنند.

پردازش تصویر و سیگنال با FPGA

• کاربرد در صنعت ارتباطات

برد SDR در صنعت ارتباطات کاربردهای گسترده‌ای دارد. از جمله می‌توان به استفاده از آن در سیستم‌های مخابراتی، شبکه‌های بی‌سیم و حتی ارتباطات ماهواره‌ای اشاره کرد.

این فناوری به دلیل انعطاف‌پذیری بالا، می‌تواند در شرایط مختلف به خوبی عمل کند. البته باید به این نکته توجه داشته باشید که تکنولوژی قطعات در رنج تجاری، نظامی و فضایی متفاوت است.

• کاربرد در تحقیق و توسعه

این برد در تحقیقات علمی و توسعه فناوری‌های جدید بسیار مفید است. محققان می‌توانند با استفاده از این برد، ایده‌های خود را به سرعت تست کنند و بدون نیاز به تغییری در سخت‌افزار، پروتکل‌های جدید را آزمایش کنند.

• کاربرد در حوزه امنیت

در حوزه امنیت نیز برد SDR کاربردهای زیادی دارد. از جمله می‌توان به استفاده از آن در سیستم‌های نظارت و مانیتورینگ سیگنال‌های رادیویی اشاره کرد. این برد می‌تواند به شناسایی و ردیابی سیگنال‌های مشکوک کمک کند.

• نکته مهم در به کارگیری برد SDR

همانطور که گفته شد، برد SDR در کاربری های مختلفی مورد استفاده قرار میگیرد اما!. باید به این نکته توجه کنید: رنج قطعات در صنایع مختلف متفاوت است.

مثلا اکثر قطعات موجود در بازار با استاندارد تجاری ساخت میشوند. قطعاتی که در رنج تجاری ساخته میشوند، عموما مناسب کاربردهای با استاندارد بالاتر نیستند.

اصولا سه کلاس از قطعات تولید میشود: تجاری، نظامی و فضایی. تفاوت اصلی این قطعات در تحمل دمایی و مقاومت در برابر پرتوهای کیهانی است.

ممکن است برد و دستگاه شما به خوبی در شرایط آزمایشگاه کار کند. اما اگر همان برد را در شرایط سخت قرار دهید دیگر به درستی پاسخ ندهد.

چالش‌ها:

• پیچیدگی فنی

هرچند رادیو نرم افزار بسیار قدرتمند است، اما پیاده‌سازی آن کار ساده‌ای نیست. توسعه نرم‌افزارهای پیچیده و هماهنگی بین سخت‌افزار و نرم‌افزار از چالش‌های اصلی است.

یکی از چالش های اصلی پیش روی شما احتمالا کار با پردازنده های FPGA مانند ZYNQ است. دیگری کار کردن با تراشه AD9361 یا AD9364. این IC ها هرکدام نیاز به تخصص و خواندن دیتاشیت آنهاست.

علاوه بر آن نیازمند داشتن علم مخابرات و مخصوصا مخابرات سیستم نیز هستید.

پیشنهاد ما در این مورد چیست؟

یکی از جمله خدماتی که شرکت آریا دنا صنعت انجام میدهد، تولید IP های خاص FPGA است که طبق نیاز کاربر تولید میشود. همچنین توسعه محصول و بخش طراحی سخت افزار را نیز میتوانید به متخصصین ما بسپارید.

• هزینه‌های اولیه

سرمایه مورد نیاز اولیه برای پیاده‌سازی برد SDR ممکن است بالا باشد. اما در بلندمدت، این هزینه‌ها با کاهش نیاز به سخت‌افزار جبران می‌شود.

قبل از بردهای رادیو نرم افزار، پیاده سازی محدود به سخت افزار میشد. همین مساله میتوانست هزینه نهایی یک سیستم رادیویی را افزایش دهد.

این همان کاهش قیمت در تولید انبوه است که با ساخت یک محصول در تیراژ، هزینه آن میتواند به شدت کاهش یابد.

•  محدودیت‌های سخت‌افزاری

با همه مواردی که در مورد این برد ذکر شد باید گفت همچنان محدودیت های سخت افزار ناگزیر است. از آنجایی که بستر پیاده سازی همان سخت افزار است، باید سخت افزار قابلیت های لازم را فراهم کند.

فرض کنید میخواهید در نرم افزار یک سیگنال با فرکانس 6 گیگاهرتز را ارسال کنید. این در حالی است که اساسا سخت افزار برای این فرکانس طراحی نشده است.

تفاوت برد SDR با رادیوهای سنتی:

در رادیوهای سنتی، هر بخش از فرآیند دریافت و ارسال سیگنال‌ها توسط سخت‌افزارهای خاصی انجام می‌شد. اما در برد SDR، این وظایف به نرم‌افزار سپرده می‌شود.

این یعنی شما می‌توانید با یک برد SDR، انواع فرکانس‌ها و پروتکل‌های ارتباطی را پیاده سازی کنید، بدون اینکه نیاز به تغییری در سخت‌افزار باشد.

نتیجه‌گیری:

رادیو نرم‌افزار یک انقلاب در دنیای ارتباطات است. این فناوری با انعطاف‌پذیری بالا و کاهش هزینه‌ها، مسیری روشن برای آینده ارتباطات فراهم کرده است.

با پیشرفت‌هایی مثل یادگیری ماشین و 5G، رادیو نرم افزار به یکی از اجزای اصلی دنیای فناوری تبدیل خواهد شد.

سوالات متداول:

1. SDR چیست؟ SDR نوعی رادیو است که عملکردهای آن به جای سخت‌افزار، توسط نرم‌افزار کنترل می‌شود.
2. مزایای برد SDR چیست؟ کاهش هزینه‌ها، انعطاف‌پذیری بیشتر و امکان به‌روزرسانی نرم‌افزاری.
3. رادیو نرم افزار در کجاها استفاده می‌شود؟ از گوشی‌های موبایل گرفته تا صنایع دفاعی و ارتباطات ماهواره‌ای همگی از این تکنولوژی بهره مند شده اند.
4. چالش‌های اصلی SDR چیست؟ پیچیدگی فنی و هزینه‌های اولیه بالا.
5. آینده SDR چگونه است؟ با پیشرفت فناوری‌هایی مثل 5G و هوش مصنوعی، SDR نقش مهم‌تری پیدا خواهد کرد.
6. تراشه مخابراتی در این برد چیست؟ در این سیستم که یک برد FPGA ZYNQ AD9361 است، تراشه مخابرات بیسیم همان تراشه AD9361 یا AD9364 است.
