توضیحات محصول:
ناوبری مبتنی بر GNSS (سیستم‌های جهانی ناوبری ماهواره‌ای) با استفاده از سیگنال‌های سیستم‌های ماهواره‌ای مانند GPS، GLONASS و Galileo، اطلاعات دقیق و قابل اطمینان در مورد موقعیت و زمان ارائه می‌دهد. جمرهای GNSS با ارسال سیگنال‌های مزاحم در باند فرکانسی GNSS عملکرد گیرنده را مختل میکنند.
دو نوع اصلی جمر نظامی وجود دارد:
- نوع کلاسیک: این مدل، با ارسال سیگنال‌های قدرتمند، مرحله تبدیل آنالوگ به دیجیتال (A/D) گیرنده را اشباع میکنند.
- نوع هوشمند: این مدل، از ساختارهای سیگنال بهینه‌شده برای هر باند رادیویی استفاده میکنند تا گیرنده را مختل کنند. در این حالت، ممکن است مبدل A/D گیرنده اشباع نشود، اما اعوجاج در لایه پیوند داده یا لایه‌های بالاتر سیستم ایجاد میشود.
ویژگی‌های محصول:
- توانایی ایجاد اختلال مؤثر با حداقل 10 دسی‌بل بهره پردازشی بیشتر نسبت به مختل کننده های جاروبی(sweep).
- قابلیت ایجاد اختلال در فواصل طولانی‌تر با همان توان نسبت به جمرهای کلاسیک.
- مصرف توان کمتر در همان محدوده اختلال، نسبت به جمرهای کلاسیک.
- ایجاد اختلال در لایه پیوند داده سیستم GNSS به جای اشباع کردن مبدل ADC گیرنده.
ویژگی‌های سفارشی:
-
- این محصول قابلیت سفارشی‌سازی در طیف گسترده‌ای از فرکانس‌ها را دارد.
- یکپارچگی: کاربر میتواند این دستگاه را همراه با دیگر دستگاههای رادیویی استفاده کند.
- رد فرکانس‌های خارج از باند: سیگنال‌های jammer فقط در باندهای فرکانسی مشخص ارسال میشوند و هیچ‌گونه تداخلی در باندهای رادیویی دیگر ایجاد نمی‌کنند.

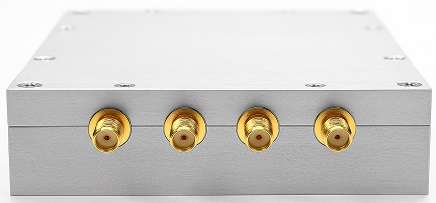

نمای روبروی محصول جمر
مشخصات محصول:
| عنوان ویژگی | توضیحات |
|---|---|
| بهره پردازشی | توانایی ایجاد اختلال مؤثر با حداقل 10 دسی‌بل بهره پردازشی بیشتر نسبت به مختل کننده های جاروبی(sweep). |
| فاصله اختلال | قابلیت ایجاد اختلال در فواصل طولانی‌تر با همان توان نسبت به جمرهای کلاسیک. |
| مصرف توان | مصرف توان کمتر در همان محدوده اختلال، نسبت به جمرهای کلاسیک. |
| اختلال در لایه پیوند داده GNSS | ایجاد اختلال در لایه پیوند داده سیستم GNSS به جای اشباع کردن مبدل ADC گیرنده. |
| ویژگی‌های سفارشی | این محصول قابلیت سفارشی‌سازی در طیف گسترده‌ای از فرکانس‌ها را دارد. |
| یکپارچگی | کاربر میتواند این دستگاه را همراه با دیگر دستگاههای رادیویی استفاده کند. |
| رد فرکانس‌های خارج از باند | سیگنال‌های jammer فقط در باندهای فرکانسی مشخص ارسال میشوند و هیچ‌گونه تداخلی در باندهای رادیویی دیگر ایجاد نمی‌کنند. |
محصول مشابه: برد مخابراتی ZYNQ AD9361
jammer دستگاهی است که عمداً اتصال بین دستگاه‌ها و منبع سیگنال آنها را مختل میکند. این دستگاه‌ها برای استفاده‌های نظامی و امنیتی طراحی شدند، و امروزه کاربردهای زیاد پیدا کرده اند.
در این مقاله، به معرفی این دستگاه، عملکرد آنها، راهکارهای مقابله و منع قانونی آنها می‌پردازیم.
جمر چیست؟
دستگاهی است که سیگنال‌های رادیویی، تلفن همراه یا GPS را مختل میکند. به عنوان مثال، جمر تلفن همراه ارتباط بین دکل مخابراتی و تلفن را مسدود میکند.
این دستگاه‌ها در ابتدا برای مقابله با تهدیدهایی مانند بمب‌های کنترل‌شده با تلفن همراه یا مدیریت بحران در گروگان‌گیری‌ها طراحی شدند. سپس افزایش دستگاههای ارتباطی، کاربردهای بیشتر پیدا کردند.
جمر نظامی چگونه کار میکند؟
اصول عملکرد
این سامانه با ارسال سیگنال‌های قوی در همان فرکانس دستگاه هدف، عملکرد آن را مختل میکنند. این روش به عنوان حمله “منع سرویس” (Denial-of-Service) شناخته میشود. در محدوده عملکرد (محدوده مکان و فرکانس)، دستگاه‌ها قادر به برقراری ارتباط نیستند.
انواع jammer از نظر عملکرد
- مختل کننده های ساده: تنها یک فرکانس را مسدود میکنند. به آنها تک فرکانس نیز گفته میشود.
- مختل کننده های پیشرفته: قادر به مسدود کردن چندین فرکانس به صورت همزمان هستند و دستگاههای مشخص مختلفی را از نظر ارتباط، به طور کامل از کار می‌اندازند.
انواع jammer از نظر تکنولوژی
- جمرهای اشبا کننده: این نوع با ارسال سیگنال با توان بالا در همان محدوده فرکانس هدف، عملکرد موبایل GPS و غیره را مختل میکنند. در واقع در این مدل، آنقدر نویز به گیرنده ارسال میشود که سیگنال اصلی را نمیبیند.
- جمرهای فریب دهنده: در این نوع، سیگنال ارسالی نویز نیست، بلکه شبیه سازی شده از یک سیگنال همان دستگاه هدف است. مثلا ممکن است به گیرنده GPS یک مکان اشتباه ارسال شود.
چرا از جمر نظامی استفاده میشود؟
دلیل اصلی استفاده از این سیستم، اهداف نظامی است. مانند اختلال در عملکرد نیروی انسانی یا ادوات دشمن. به عنوان مثال، میتوان با مختل کردن سیگنال GPS در ناوبری ناوگان دشمن اختلال ایجاد کرد.
همچنین برای عملیات های خاص مانند گروگان گیری، دزدی ها و جرم های دیگر، نیروی امنیتی، با اختلال در سیستم های تلفن همراه یا مکان یابی، میتواند به پیشبرد بهتر عملیات ها کمک کند.
همچنین، در مکان‌هایی که استفاده از تلفن همراه مزاحمت ایجاد میکند، مانند مدارس، تئاترها و جلسات مهم، به صورت محدود، استفاده میشوند.
چالش استفاده
- مسدود کردن تماس‌های اضطراری: این دستگاه میتواند مانع تماس با شماره‌های اضطراری شود.
- ایجاد اختلال در GPS: این اختلال ممکن است مشکلاتی جدی برای ناوبری و امنیت عمومی ایجاد کند.
آیا استفاده از جمر قانونی است؟
در همه کشورها، فروش و استفاده آن غیرقانونی است. مگر با اجازه مراجع قانونی برای برقراری امنیت.
این نوع مختل کننده ها، در ایالات متحده، بر اساس قوانین کمیسیون ارتباطات فدرال (FCC)، به دلیل اختلال در ارتباطات رادیویی مجاز، ممنوع هستند.
دلایل ممنوعیت
- خطر برای ایمنی عمومی: مختل کننده ها میتوانند مانع ارتباطات حیاتی مانند تماس‌های پلیس شوند.
- محافظت از فرکانس‌های رادیویی: قوانین ارتباطات، از فرکانس‌های رادیویی در برابر تداخل محافظت میکنند.
چگونه میتوان با جمر مقابله کرد؟
شناسایی
علائم رایج استفاده از مختل کننده شامل قطع مکرر ارتباطات یا عدم دسترسی به سیگنال است. با این حال، شناسایی jammer بدون تجهیزات پیشرفته نظامی ممکن نیست.
راهکارهای مقابله
- تغییر موقعیت: jammer معمولاً محدوده عملکرد محدودی دارد(بسته به میزان توان. به طور معمول، حدود ۳۰ متر). با ضعیف شدن سیگنال اختلال، میتوان مختل کننده را دور زد.
- تغییر فرکانس: برخی دستگاه‌ها امکان تغییر فرکانس ارتباط را دارند که ممکن است به دور زدن این اختلال کمک کند. البته این در صورتی ممکن است که دستگاههای دیگر ارتباطی نیز، تغییر فرکانس دهند.
- گزارش به مراجع قانونی: در صورت مشکوک شدن به استفاده غیرقانونی از مختل کننده موبایل یا دیگر موارد، میتوانید موضوع را به پلیس یا نهادهای مسئول گزارش دهید.
جمع‌بندی این بخش
jammer ابزارهایی قدرتمند هستند که میتوانند سیگنال‌های ارتباطی را مختل کنند. اگرچه ممکن است در شرایط خاصی مفید به نظر برسند، اما استفاده از آنها به دلیل خطرات ایمنی و قانونی، در اکثر کشورها ممنوع است.
باید توجه داشته باشید که بهترین راه برای مقابله با jammer، اطلاع دادن مشکل به مراجع قانونی است.
پرسش‌های متداول
۱. آیا jammer فقط سیگنال تلفن همراه را مسدود میکند؟
خیر، جمرها میتوانند GPS، WiFi و حتی سیگنال‌های رادار پلیس را نیز مختل کنند. همین نیز دلیل غیرقانونی بودن آنهاست.
۲. آیا استفاده از jammer در ایران قانونی است؟
استفاده از جمر نظامی در اکثر کشورهای دنیا غیر قانونی است. استفاده از جمرها در ایران نیز غیرقانونی است و پیگرد قانونی دارد.
۳. چگونه میتوان اثر جمر را کاهش داد؟
با تغییر موقعیت یا استفاده از دستگاه‌هایی با فرکانس‌های متغیر میتوان تا حدودی از اثر این مختل کننده جلوگیری کرد.
۴. آیا جمرها میتوانند در وسایل نقلیه استفاده شوند؟
بله، گاهی جمر نظامی به گونه ای ساخته میشود که از باتری ماشین یا فندکی تغذیه میکند. اما این کار غیرقانونی است و ممکن است خطرات جدی ایجاد کند. استفاده از این سیستم ها تنها با مجوز امکان پذیر است.
۵. جمرها چگونه ایمنی عمومی را تهدید میکنند؟
با مسدود کردن تماس‌های اضطراری و اختلال در GPS، جمرها میتوانند جان افراد را به خطر بیندازند.
6. در این محصول از چه پردازنده ای استفاده شده است؟
پردازنده استفاده شده در این محصول از نوع FPGA است. میتوانید به صفحه دیگر برای مشاهده دیگر بردهای FPGA مراجعه کنید.
7. در مورد این تکنولوژی علاقه بیشتری دارید؟ میتوانید به بخش برد SDR سر بزنید که مربوط به رادیو نرم افزار است.
نکته مهم: افرادی ممکن است فکر کنند میتوانند با استفاده از جمر، در سیستم های نیروهای امنیتی اختلال ایجاد کنند.
در این مورد باید گفت که با پیشرفت تکنولوژی، نیروهای امنیتی به خوبی در برابر جمرها و سایر تجهیزات مختل کننده مجهز شده اند. این افراد با سرپیچی از قوانین صرفا خود را در خطر انداخته اند.
مقابله تکنیکال با جمر و تجهیز گیرنده ها
تخمین زده میشود که تعداد دستگاههای مجهز به GNSS تا سال 2029 به 9.5 میلیارد واحد برسد. این رشد گسترده باعث افزایش آسیب‌پذیری در برابر تداخلات رادیویی شده است.
شناخت انواع مختل کننده ها:
- جمرهای کوچک:
این نوع معمولاً برای جلوگیری از ردیابی وسایل نقلیه استفاده میشوند.
معمولاً نویز سفید را روی فرکانس GPS L1 با توان خروجی حدود 10 میلی‌وات پخش میکنند.
- جمرهای پیچیده‌تر (Hedgehog):
این دستگاه‌ها میتوانند سیگنال‌های GNSS، Wi-Fi و مخابرات سلولی را همزمان مختل کنند.
برخی از این نوع توان خروجی تا 10 وات دارند و قادرند محدوده وسیعی از فرکانس‌ها را مختل کنند.
- جمرهای CHIRP:
این نوع با جاروی سریع فرکانس در محدوده 1565-1585 مگاهرتز، سیگنال GNSS را تحت تاثیر قرار می‌دهند. برخی از آنها از شکل موج دندانه‌اره‌ای یا روش‌های پیشرفته‌تر استفاده میکنند.
اثرات بر گیرنده‌های GNSS
اثرات مختل کننده، بسته به نوع و شدت تداخل، فاصله از گیرنده و محیط RF متفاوت است. مهم‌ترین اثرات عبارت‌اند از:
- بدون تأثیر:
زمانی که مختل کننده سیگنال، خارج از محدوده باشد یا فرکانس مرکزی آن با فرکانس GNSS هم‌پوشانی نداشته باشد.
- افت کیفیت سیگنال:
نسبت سیگنال به نویز (C/N0) کاهش یافته و دقت موقعیت‌یابی تحت تأثیر قرار می‌گیرد.
- از دست رفتن کامل سیگنال:
گیرنده ممکن است سیگنال‌های GNSS را به‌طور کامل از دست بدهد.
کاهش تکنیکال اثر جمر
برای کاهش اثرات، باید ارزیابی دقیق ریسک و اجرای اقدامات مقابله‌ای صورت گیرد. این اقدامات شامل موارد زیر است:
- ناچ فیلترهای فعال: حذف تک فرکانس تداخلی به صورت هوشمند.
- گیرنده‌های چندمنظومه‌ای و چندفرکانسی (MCMF):
این گیرنده‌ها مقاوم‌تر هستند زیرا احتمال تأثیرگذاری تداخل بر تمام فرکانس‌ها کمتر است.
با این حال، در صورت وجود جمرهای پیشرفته که چندین فرکانس را مختل میکنند، این گیرنده‌ها نیز آسیب‌پذیر خواهند بود.
- بهبود پردازش سیگنال دیجیتال (DSP):
تقویت منطق گیرنده‌ها برای شناسایی و مقابله با تداخل.
- آنتن‌های پیشرفته:
استفاده از آنتن‌های جهت‌دار یا تکنیک‌های حذف سیگنال مخرب برای کاهش اثرات جمرها.
منابع دیگر تداخل
- تداخلات باند مجاور (ABI): تجهیزاتی که در فرکانس‌های نزدیک به باند GNSS فعالیت میکنند، میتوانند سیگنال‌های GNSS را تحت تاثیر قرار دهند.
- تجهیزات رادیویی معیوب: دستگاه‌هایی که به طور ناخواسته در باندهای GNSS سیگنال منتشر میکنند.
معیار حفاظت 1 دسی‌بل
یکی از پارامترهای مهم برای ارزیابی تاثیر تداخل، “معیار حفاظت 1 دسی‌بل” است که نشان می‌دهد پس از گذر از این حد، عملکرد گیرنده به طور قابل توجهی کاهش می‌یابد.
روش‌های تست و ارزیابی گیرنده‌ها
برای ارزیابی عملکرد گیرنده‌ها در برابر تداخلات، باید شبیه سازی در شرایط آزمایشگاهی انجام شود:
- تست رسانا: اتصال مستقیم دستگاه تحت تست به تجهیزات شبیه‌سازی. این تست به صورت اتصال سیمی انجام میشود تا مستقیما عملکرد گیرنده بررسی شود.
- تست‌های OTA: شبیه‌سازی سیگنال‌های GNSS و تداخل در محیط‌های کنترل‌شده مانند اتاق‌های بدون انعکاس.
سناریوی تست نمونه
یک سناریوی تست نمونه برای ارزیابی تأثیر تداخل در باند GNSS L1 شامل مراحل زیر است:
- راه‌اندازی گیرنده و اندازه‌گیری مقدار پایه C/N0.
- اعمال تداخل‌های مختلف مانند موج پیوسته (CW)، FM، AM و نویز سفید.
- تحلیل تغییرات C/N0 و مقایسه با معیارهای تعریف‌شده استاندارد.
- زمان اولین مکان‌یابی (TTFF): زمان لازم برای مکان‌یابی اولیه.
- دقت موقعیت افقی (HPA): دقت مکان‌یابی تحت شرایط تداخل.
- حساسیت گیرنده: حداقل توان سیگنال لازم برای عملکرد گیرنده.
آیا به طراحی منبع تغذیه برای جمر نظامی نیاز دارید؟ میتوانید به صفحه تماس با ما مراجعه کنید.
