برد FPGA مخابراتی: پردازش و ارتباط مخابراتی

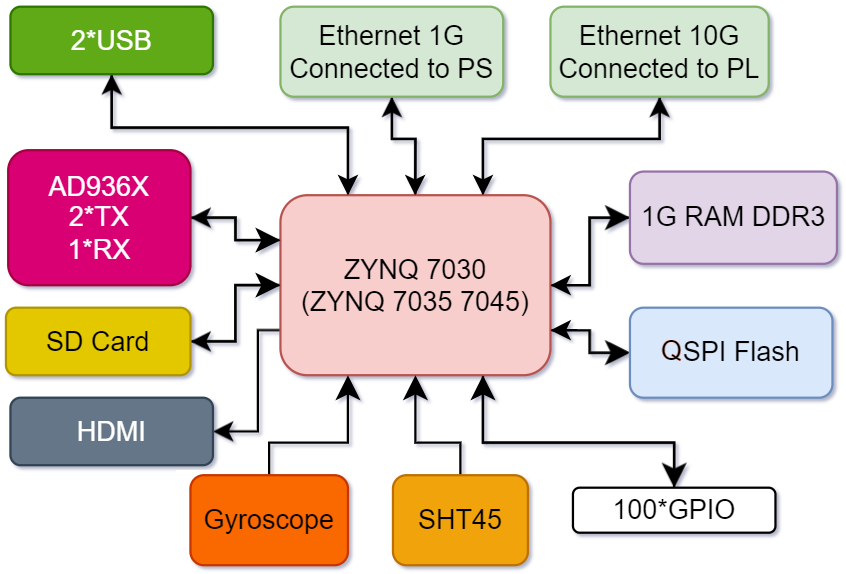

تصویر و مشخصات برد FPGA مخابراتی
مشخصات برد
| مشخصه | مقدار | برحسب |
|---|---|---|
| نام | ZYNQ Communication Board | SoC SDR FPGA |
| کارکرد | صنعتی | مخابراتی | نظامی | |
| Processor | FPGA-ZYNQ 7030 |
|
| AD9361 | 70MHz ~ 6GHz | 2Tx 1Rx |
| RAM | 1 | GByte DDR3 |
| QSPI Flash | 512 | Mb |
| Programing | Jtag | |
| USB | Micro | 2*USB |
| connector | USB + HDMI | LAN + SDcard |
| شبکه | Ethernet | 10G connected to PL | 1G connected to PS |
| قابلیت اتصال | دوربین | 100 * GPIO |
| سنسور | دما رطوبت SHT45 | ژیروسکوپ |
| مزیت | ارزانتر از بردهای مشابه | ابعاد کوچک | تست شده در تیراژ |
| برنامه راه اندازی | Ethernet + HDMI | |
| راه اندازی | AD9361 | طبق درخواست کاربر |
| پشتیبانی فنی | FPGA-ZYNQ | windows |
| تغذیه | 9 ~ 12 | Volt |
مقدمه: شناخت برد FPGA مخابراتی
اگر با بردهای FPGA آشنا نیستید، اینجا محل خوبی برای شروع است. برد FPGA مخابراتی که در این متن به آن پرداخته می‌شود، یک جعبه ابزار قدرتمند برای توسعه سیستم‌های مخابراتی، صنعتی و حتی نظامی است.
قابلیت‌های این برد به شما اجازه می‌دهد تا طراحی‌های پیشرفته را با انعطاف‌پذیری بالا پیاده‌سازی کنید. این برد، همانند یک کامپیوتر کوچک، قادر است وظایف مختلفی را از سنسورها گرفته تا لینک تصویر و داده و رادیو نرم افزار پیشرفته را اجرا کند.
اما این برد دقیقاً چیست؟ و چرا باید از آن استفاده کنید؟ در ادامه به این سوالات پاسخ می‌دهیم.
موضوع مرتبط: انواع بردهای FPGA
مشخصات فنی برد FPGA مخابراتی
پردازنده و حافظه: قلب قدرتمند برد
در قلب این برد، یک پردازنده FPGA-ZYNQ 7030 قرار دارد که به عنوان مغز الکترونیکی عمل میکند. این پردازنده، مانند یک راننده تجربه‌دار، قابلیت مدیریت همزمان وظایف مختلف را دارد.
علاوه بر این، حافظه DDR3 یک گیگابایتی آن به شما اجازه می‌دهد تا داده‌های با حجم بالا را ذخیره و فراخوانی کنید.
تراشه AD9361: ارتباطات بدون سیم را تجربه کنید
یکی از ویژگی‌های برجسته این برد، وجود تراشه AD9361 است که فرکانس‌های بین 70 MHz تا 6 GHz را پشتیبانی میکند. این قابلیت، شبیه یک رادیوی هوشمند است با این تفاوت که تمام امواج را ارسال و دریافت میکند.
با دو ارسال کننده (TX) و یک دریافت کننده (RX)، این بخش، بهترین شرایط را برای ارتباطات بدون سیم فراهم می‌آورد.
محصول مشابه: برد SDR کوچک با دو فرستنده و دو گیرنده
اگر نیاز به برد ارزانتر با دو فرستند و دو گیرنده دارید ما برد SDR را پیشنهاد میکنیم: صفحه برد SDR کوچک و ارزان.
قابلیت‌های برد FPGA مخابراتی
اتصالات گسترده و انعطاف‌پذیر
این برد FPGA مخابراتی، شبکه‌های Ethernet 1G و 10G را فراهم میکند که از طریق PS و PL به سیستم متصل می‌شوند. این اتصالات شبیه یک راهرو عریض هستند که داده‌ها را به سرعت و بدون محدودیت منتقل می‌کنند.
همچنین، 100 پین GPIO موجود روی برد، به شما اجازه می‌دهد تا از انواع وسایل جانبی مانند دوربین، نمایشگر و سنسورها به طور همزمان استفاده کنید.
حسگرهای محیطی: اطلاعات دقیق در دست
برد شامل حسگر دما و رطوبت SHT45 است که به شما امکان می‌دهد تا وضعیت محیطی را به صورت دقیق ردیابی کنید. این ویژگی، مخصوصا برای کالیبراسیون سیستم نیز میتواند به شدت مفید باشد.
مزیت‌های برد FPGA مخابراتی
قیمت مناسب و ابعاد کوچک
یکی از مهم‌ترین مزایای این برد، قیمت مناسب آن نسبت به بردهای مشابه است. همچنین، ابعاد کوچک، آن را به یک انتخاب مناسب برای پروژه‌های با محدودیت فضا تبدیل کرده است. این برد، شبیه یک جعبه ابزار کوچک است که همه چیز را در داخل خود جای داده است.
پشتیبانی فنی و تست شده در تولید
این برد قبلا در تیراژ امتحان خود را پس داده است و به طور کامل تست شده است و پشتیبانی فنی کاملی از طریق سیستم‌عامل Windows ارائه می‌شود.
این موضوع، اطمینان شما را از کارایی و قابلیت اعتماد این برد افزایش می‌دهد.
راه‌اندازی و برنامه‌نویسی برد FPGA مخابراتی
راه‌اندازی ساده HDMI و Ethernet
راه‌اندازی بخش های مختلف برد بسیار آسان است. برای راه اندازی فقط کافیست که از واسط‌های HDMI و Ethernet برای اتصال به نمایشگر و شبکه استفاده کنید.
پیکربندی AD9361 بر اساس نیاز کاربر
تراشه AD9361 میتواند بر اساس درخواست کاربر پیکربندی شود. این قابلیت، به شما اجازه می‌دهد تا بسته به نوع پروژه خود، تنظیمات مناسب را اعمال کنید.
نتیجه‌گیری: چرا باید از این برد استفاده کنید؟
در کل، برد FPGA مخابراتی یک ابزار قدرتمند و انعطاف‌پذیر است که میتواند در پروژه‌های متنوعی از جمله مخابراتی، صنعتی و حتی نظامی به کار رود.
این برد، همانند یک جعبه ابزار چند منظوره، تمام ابزارهای لازم برای توسعه سیستم‌های پیشرفته را در اختیار شما قرار می‌دهد. اگر به دنبال یک راه حل قدرتمند و ارزان‌قیمت هستید، این برد گزینه مناسبی است.
سوالات متداول:
- چه نوع پروژه‌هایی می‌توان با این برد انجام داد؟
این برد برای پروژه‌های مخابراتی، صنعتی و حتی نظامی مناسب است. پروژه هایی از جنس پردازشی-ارتباطی.
- آیا این برد پشتیبانی دارد؟
بله، پشتیبانی فنی سمت سیستم‌عامل Windows و برنامه های نرم افزاری و همچنین بخش سخت افزاری FPGA ارائه می‌شود.
- چطور می‌توان از حسگر دما و رطوبت استفاده کرد؟
این حسگر به صورت مستقیم به برد متصل است و اطلاعات محیطی را ثبت میکند. پروتوکل ارتباطی از طریق پروتوکل I2C خواهد بود.
- چرا ابعاد کوچک این برد مهم است؟
ابعاد کوچک این برد مخصوصا برای پروژه‌هایی که محدودیت فضا وجود دارد طراحی شده است.
