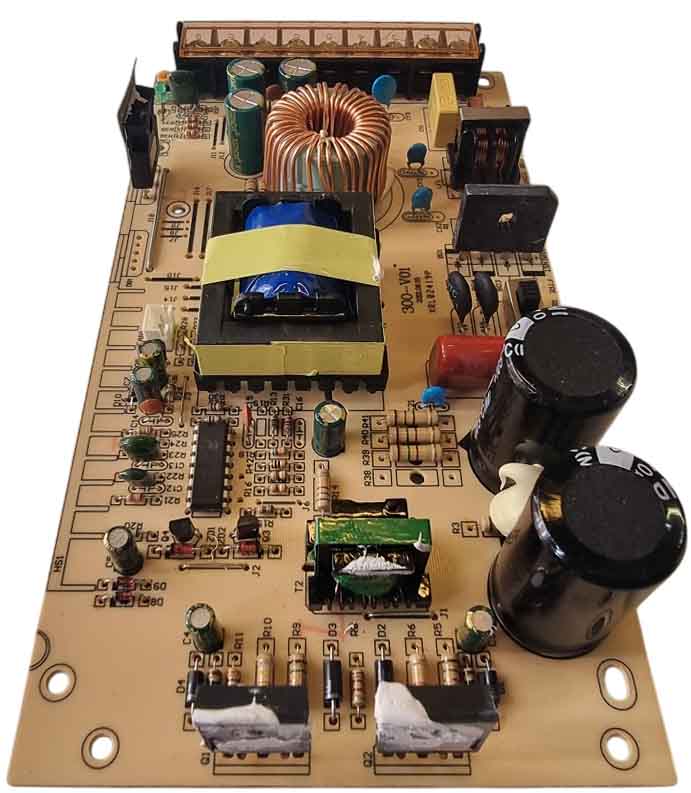

رکتیفایر چیست؟
در ابتدا باید گفت که مدارات الکترونیکی و باتری با جریان مستقیم (DC) کار میکنند اما برق شهری جریان متناوب (AC) دارد. برای تبدیل برق شهری نیاز به یک سیستم مبدل داریم.
رکتیفایر (Rectifier) یک مبدل است که جریان متناوب (AC) را به جریان مستقیم (DC) تبدیل میکند. برقی که از پریزهای شهری میآید، جریان متناوب است. یعنی جهت جریان هر ثانیه چندین بار عوض میشود. اما تقریباً تمام دستگاههای الکترونیکی (مانند موبایل، لپتاپ، تلویزیون و باتریها) برای کار کردن یا شارژ شدن به جریان مستقیم نیاز دارند، یعنی جریانی که فقط در یک جهت ثابت جریان یابد.
وقتی شما یک دستگاه الکترونیکی را به برق وصل میکنید، ابتدا برق AC وارد یک منبع تغذیه (Power Supply) میشود. در داخل این منبع تغذیه، رکتیفایر وجود دارد که جریان AC را به DC تبدیل میکند. پس از آن، مدارهای فیلتر و تنظیمکننده ولتاژ (رگولاتور)، ولتاژ DC را پایدار و مناسب ولتاژ کاری دستگاه میکنند. این جریان DC پایدار است که در نهایت باعث روشن شدن و کارکرد صحیح دستگاه یا شارژ باتری میشود.
با افزایش حجم استفاده، نیاز به تعمیر شارژر و نگهداری تخصصی به شکل قابلتوجهی افزایش یافته است. در اینجا، به بررسی اصول، روشها و چالشهای تعمیر انواع شارژر در محیطهای صنعتی میپردازیم.
عملکرد شارژر در سیستمهای صنعتی
شارژر ، یا یکسوساز (Rectifier)، دستگاهی است که جریان متناوب (AC) را به جریان مستقیم (DC) تبدیل میکند. این تبدیل برای تأمین انرژی تجهیزات حساس مانند سیستمهای کنترل صنعتی، باتریهای اضطراری، و تجهیزات مخابراتی ضروری است.
در محیطهای صنعتی، شارژرها معمولاً در پستهای برق، تابلوهای شارژ باتری، و سیستمهای UPS استفاده میشوند. خرابی در این تجهیزات میتواند منجر به توقف خطوط تولید، خاموشی سیستمهای حیاتی، یا تخریب تجهیزات گرانقیمت شود.
به همین دلیل، تعمیر شارژر باید با دقت بالا و توسط تکنسینهای متخصص انجام شود.
نمونه واقعی: در مرکز مخابرات، شارژرها نقش حیاتی در شارژ باتریهای UPS دارند. کوچکترین نقص در مدارهای رکتیفایر میتواند منجر به قطع ناگهانی هزاران ارتباط شود.
مهمترین خرابیها و نشانههای نیاز به تعمیر شارژر
تعمیر شارژر معمولاً پس از مشاهدهی علائم مشخصی انجام میشود. شناخت این نشانهها، اولین گام در پیشگیری از خسارتهای بزرگتر است:
۱. افزایش بیش از حد دما
اگر دمای شارژر بهطور غیرعادی بالا برود، ممکن است دیودها یا تریستورها دچار آسیب شده باشند. دمای بالا معمولاً ناشی از جریان بیش از حد، تهویهی نامناسب، یا بار اضافی است.
البته در برخی موارد افزایش دما به دلیل گرد و غبار است که مانع از انتقال حرارت میشود. در این موارد با گرفتن کمپرسور بار، میتوان مشکل را حل نمود و نیازی به تعمیر شارژر نیست.
اگر پس از استفاده از کمپرسور، باز هم مشکل افزایش دما وجود داشته باشد، مشکل عمیق تر است و نیاز به بازبینی کارشناسان خواهد بود.
۲. افت ولتاژ خروجی
یکی از علائم رایج خرابی شارژر، کاهش تدریجی ولتاژ خروجی DC است. این حالت ممکن است به دلیل خرابی فیلتر خازنی یا مقاومت داخلی زیاد در اتصالات رخ دهد.
شارژر یک منبع تغذیه است که ولتاژی در محدوده ی مورد نیاز خروجی تولید میکند. یکی از موارد که در تعمیر انواع شارژر رایج است، افت ولتاژ در نتیجه ناتوانی شارژ خروجی است.
در این موارد با احتمال زیاد باید به بخش قبل از فیلتر خروجی، یعنی بخش یکسوساز قبل از فیلتر مربوط میشود که باید دیودها یا تریستورهای یکسو کننده بررسی شوند.
۳. صدای غیرعادی یا نوسان جریان
وجود صدای وزوز یا نوسان در خروجی میتواند نشانهی اشکال در مدار یکسوساز یا فیلتر باشد. در بسیاری از مواقع، تعویض خازن یا بررسی تریستور مشکل را برطرف میکند.
در این حالت، برای تعمیر شارژر های سوئیچینگ، با فرکانس سوئیچینگ پایین، باید به بخش سوئیچ زنی نیز توجه کرد. اگر فرکانس این بخش پایین باشد (در محدوده 20 تا 20.000 هرتز شنوایی) نویز ایجاد شده، مخصوصا در سلف و ترانس ها آشکار میشود.
۴. عدم شارژ صحیح باتری
در سیستمهای باتری، اگر شارژر ولتاژ شارژ را درست تنظیم نکند، باتریها دچار شارژ بیش از حد یا شارژ ناقص میشوند که در نهایت عمر مفید آنها را کاهش میدهد.
نمونه صنعتی: در یک مورد در شرکت مخابراتی، خرابی در مدار فیدبک رکتیفایر باعث میشد باتریهای ۴۸ ولت تنها تا ۳۸ ولت شارژ شوند، که منجر به قطع کامل سیستم در هنگام قطع برق میشد.
سفارش ساخت شارژر یا منبع تغذیه
تعمیر بردهای الکترونیکی خاص
مراحل تخصصی تعمیر انواع شارژر
تعمیر شارژر فرآیندی چندمرحلهای است که باید طبق استانداردهای صنعتی انجام شود تا ایمنی و عملکرد دستگاه تضمین گردد.
۱. بررسی ظاهری و ایمنی اولیه
پیش از هرگونه تست، باید دستگاه از برق جدا شود و اتصالات زمین، فیوزها، و خنککنندهها بررسی شوند. وجود سوختگی یا تغییر رنگ در برد میتواند نشانهی اتصال کوتاه باشد.
۲. تست دیودها و تریستورها
با استفاده از مولتیمتر، سلامت دیودها و تریستورها بررسی میشود. هرگونه نشتی جریان معکوس یا افت ولتاژ نامتعارف به معنای نیاز به تعویض قطعه است.
۳. بررسی خازنها و سلفها
خازنهای فیلتر ممکن است در اثر دمای بالا یا نوسانات ولتاژ باد کنند. تعویض خازنهای الکترولیتی با نمونهی صنعتی با ظرفیت و ولتاژ مناسب ضروری است.
۴. اندازهگیری ولتاژ خروجی
در مرحلهی نهایی، دستگاه باید تحت بار آزمایشی قرار گیرد تا ولتاژ خروجی، ریپل DC و پایداری سیستم ارزیابی شود. در صورت نیاز، تنظیمات ولتاژ با استفاده از پتانسیومتر داخلی انجام میشود.
نکته فنی: در رکتیفایرهای کنترلشده با تریستور، تنظیم زاویهی آتش (firing angle) از اهمیت بالایی برخوردار است و معمولاً توسط مدار فیدبک یا کنترلکنندهی دیجیتال انجام میشود.
نیاز به انواع شارژر باتری دارید؟ از اینجا اقدام کنید
اهمیت نگهداری پیشگیرانه و کالیبراسیون شارژر
تعمیر انواع شارژر تنها زمانی مؤثر است که با نگهداری پیشگیرانه (Preventive Maintenance) همراه باشد. برنامهریزی برای سرویس دورهای میتواند عمر مفید شارژر را تا ۴۰ درصد افزایش دهد.
مهمترین اقدامات نگهداری:
- تمیز کردن فنها و مسیرهای تهویه جهت جلوگیری از داغی بیش از حد.
- بررسی و سفتکردن اتصالات برای کاهش افت ولتاژ داخلی.
- تست دورهای دیودها و فیوزها با ابزار مخصوص.
- کالیبراسیون ولتاژ خروجی و بررسی پارامترهای فیدبک.
- پایش دمای قطعات کلیدی با حسگرهای حرارتی.
نمونه صنعتی: در شرکت فولاد مبارکه، اجرای برنامهی سرویس ماهیانه برای شارژرهای خطوط تولید، میزان خرابی اضطراری تجهیزات را تا 11 درصد کاهش داده است.
شارژر باتری چیست؟
جمعبندی: چرا تعمیر شارژر نیازمند تخصص بالاست؟
شارژر یکی از حیاتیترین تجهیزات در هر سیستم تغذیهی صنعتی است. عملکرد صحیح آن تضمینکنندهی پایداری توان DC، سلامت باتریها، و تداوم عملیات صنعتی محسوب میشود. از آنجا که مدارهای شارژر شامل قطعات قدرت با جریان بالا هستند، هرگونه تعمیر یا خطای انسانی میتواند خسارت جدی به بار آورد.
بنابراین، تعمیر انواع شارژر باید صرفاً توسط متخصصان آموزشدیده و با استفاده از ابزارهای ایزوله، دستورالعملهای ایمنی و استانداردهای IEC انجام شود.
بهکارگیری روشهای نگهداری پیشگیرانه و ثبت دقیق سوابق تعمیرات نیز برای اطمینان از عملکرد پایدار سیستم ضروری است.
—
و یه ویدعو از تست ساده منبع تغذیه مدار الکترونیکی:
—
همچنین ببینید: تعمیر رکتیفایر
سوال: آیا منبع تغذیه مارکس که یک منبع تغذیه ولتاژ بالاست چطور شارژ میشود؟ پاسخ را در صفحه منبع تغذیه ولتاژ بالاست
