تعریف کلی مبدل Buck
تا حالا شده بخوای ولتاژ یک باتری یا منبع تغذیه رو کم کنی ولی با یه مدار ساده و کارآمد؟ اینجاست که مبدل Buck بکار میاد!
این نوع از مبدل‌های DC به DC، کاری می‌کنن که ولتاژ خروجی کمتر از ورودی بشه. توی این مقاله، می‌خوایم خیلی ساده توضیح بدیم که مبدل باک چیه و چطور کار میکنه.
خرید مبدل باک و بوست با کیفیت و قیمت عالی: 30 نوع مبدل DC به DC
مبدل باک، مبدل بوست، مبدل باک-بوست
مقدمه‌ای برای درک مبدل‌های DC به DC
مبدل‌های DC به DC مدارهایی هستن که ولتاژ مستقیم (DC) رو از یه مقدار به یه مقدار دیگه تبدیل می‌کنن. حالا این تبدیل می‌تونه افزایشی باشه (Boost)، کاهشی (Buck) یا هر دو (Buck-Boost).
مبدل باک همونیه که وقتی می‌خوای ولتاژ رو بیاری پایین، کاربرد داره. مثلاً اگه یه باتری ۱۲ ولت داری و یه ماژول ۵ ولتی می‌خوای تغذیه کنی، باک بهترین انتخابه.
اجزای اصلی مبدل Buck

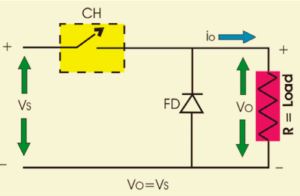

یه نگاه سریع به مدار!
- یک سوئیچ (مثل ترانزیستور یا ماسفت) قطع و وصل کننده
- دیود (فعال، هنگام قطع)
- سلف (فیلتر هست، توی مدار ساده نداریمش)
- خازن (فیلتر هست، توی مدار ساده نداریمش)
- بار (مقاومت یا موتور و…)
سوئیچ که روشنه، ولتاژ ورودی مستقیماً می‌ره به خروجی. سوئیچ که خاموش میشه، دیود راه میوفته و انرژی سلف به بار می‌رسه. مثل یه دوچرخه‌سوار که وقتی پا نمی‌زنه، ولی اینرسی خودش باعث حرکت میشه.
محصولات:
چطور کار میکنه؟ دو مرحله داریم
توضیح سادش میشه:
وقتی سوئیچ روشنه (ON):
ولتاژ ورودی مستقیماً به بار وصل میشه. سلف هم شروع میکنه به ذخیره انرژی.
وقتی سوئیچ خاموشه (OFF):
سلف می‌گه من هنوز انرژی دارم! و با استفاده از دیود، انرژی ذخیره‌شده‌شو به بار می‌فرسته.
این چرخه هی تکرار میشه و خروجی‌ای صاف (با وجود فیلتر) و با ولتاژ پایین‌تر از ورودی به ما میده.
ولتاژ خروجی رو چطوری کنترل می‌کنیم؟
مفهوم Duty Cycle یا چرخه کاری
فرمول مبدل Buck اینه:
Vout = D × Vin
اینجا D همون Duty Cycle هست که نشون میده چند درصد از زمان، سوئیچ روشن بوده. مثلاً اگه D=0.5 باشه، یعنی نصف زمان سوئیچ روشنه و خروجی نصف ولتاژ ورودی میشه.
کنترل با PWM یا فرکانس متغیر؟
PWM مدولاسیون پهنای پالس: فقط زمان روشن بودن رو تغییر میدی، بدون دستکاری توی فرکانس.
فرکانس متغیر: این روش فرکانس رو تغییر میده، اما ممکنه باعث ناپایداری و هارمونیک بشه.
PWM مثل اینه که یه دوش آب داری و فقط شیر رو باز و بسته می‌کنی، اما فشار آب ثابته.
وقتی بار فقط مقاومت نیست!
بار RL و جریان پیوسته
وقتی بارمون فقط یه مقاومت نیست و یه سلف هم سری باهاش داریم، جریان همیشه صفر و صد نیست. جریان پیوسته داریم که بین یه حداقل و حداکثر نوسان میکنه. اینجا دیگه تحلیل دقیق‌تر می‌خواد.
نکته مهم اینه که:
در حالت پایدار، تغییرات جریان سلف باید در یک دوره کامل برابر صفر باشه.
مثل یه ترازویی که اگه تو یه سمتش چیزی بذاری، حتماً باید همون‌قدر از سمت دیگه برداری تا دوباره به تعادل برسه.
مبدل Buck با فیلتر پایین‌گذر (Low Pass Filter)
وقتی خروجی خالص و بدون ریپل می‌خوایم.
باید فیلتر پایین‌گذر به مدار اضافه کنیم. اینجا هدف اینه که خروجی صاف و نزدیک به DC بشه. سلف و خازن در اینجا به صورت سری و موازی با بار قرار میگیرن که یک فیلتر تمیز داشته باشیم.
وقتی سوئیچ روشنه، خازن و سلف انرژی میگیرن؛ وقتی خاموشه، خازن شروع به تخلیه میکنه. همچنین سلف نمیزاره جریان به صورت لحظه ای کاهش پیدا کنه.
اگه خازن و سلف بزرگ باشن، این تغییرات خیلی کوچیک می‌شن و ولتاژ خروجی تقریباً ثابت می‌مونه. البته تا حدی که دقت فیلتر نیاز باشه و مدار بیش از حد بزرگ نشه.
در واقع سلف در برابر تغییرات لحظه ای جریان و خازن در برابر تغییرات لحظه ای ولتاژ مقاومت نشون میدن.
جمع‌بندی: چرا مبدل Buck؟
مبدل‌های Buck خیلی کم‌هزینه، مؤثر، و پرکاربرد هستن. از تغذیه آردوینو بگیر تا لپ‌تاپ و خودروهای الکتریکی. با یه طراحی ساده و کنترل PWM، می‌تونی ولتاژ رو دقیقاً همون‌قدری که می‌خوای بیاری پایین.
اگه دوست داری یه مدار تغذیه DC بسازی که ولتاژ ورودی بالایی داره ولی خروجی پایینی نیاز داره، شک نکن، Buck Converter یه مبدل قابل اعتماده.
سؤالات پرتکرار (FAQs)
۱. آیا مبدل Buck فقط برای کاهش ولتاژ استفاده میشه؟
بله، کار اصلی مبدل Buck کاهش ولتاژ ورودی به مقدار دلخواه و کنترل‌شده‌ست.
۲. فرق مبدل باک با مبدل بوست چیه؟
Buck ولتاژ رو کاهش میده، اما Boost برعکس عمل میکنه و ولتاژ رو افزایش میده.
۳. چرا سلف توی مدار مبدل Buck ضروریه؟
سلف کمک میکنه جریان خروجی پیوسته و بدون ریپل باشه، و نقش ذخیره‌سازی انرژی رو داره.
۴. آیا میشه خروجی مبدل Buck کاملاً DC باشه؟
بله، با اضافه کردن فیلتر پایین‌گذر (مثل خازن بزرگ)، می‌تونی ولتاژ خروجی تقریباً خالص DC بگیری.
۵. تو طراحی مبدل باک باید به چی دقت کنیم؟
به Duty Cycle، مقدار سلف، فرکانس سوئیچینگ، خازن خروجی و بار باید دقت کنی تا عملکرد مدار بهینه باشه.
